Comment installer un conduit concentrique ? – Guide complet

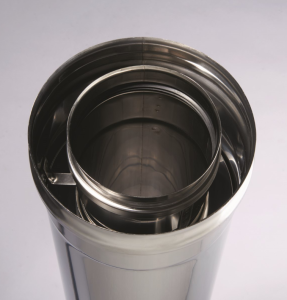

Pourquoi opter pour un conduit concentrique ?

Voici quelques raisons pour lesquelles le conduit concentrique est privilégié dans les installations de chauffage modernes :

Efficacité énergétique : Grâce à son système de double paroi, il minimise les pertes de chaleur et permet une combustion optimisée. L’air aspiré est préchauffé par les fumées chaudes, améliorant ainsi le rendement global de l’appareil.

Sécurité accrue : Le conduit concentrique évite le mélange entre les gaz de combustion et l’air de la pièce, ce qui réduit considérablement le risque d’intoxication au monoxyde de carbone. De plus, l’étanchéité des conduits concentriques empêche les retours de fumées dangereuses dans l’habitation.

Facilité d'installation : Les conduits concentriques nécessitent souvent moins d'espace que les systèmes à conduit unique, car une seule ouverture est nécessaire pour l’aspiration d’air et l’évacuation des gaz.

Les étapes détaillées pour installer un conduit concentrique

1. Vérifiez la compatibilité de votre appareil de chauffage

La première étape cruciale avant d’entamer l’installation est de vous assurer que votre appareil (chaudière, poêle ou chauffe-eau) est conçu pour être utilisé avec un conduit concentrique. Tous les appareils de chauffage ne sont pas compatibles avec ce type de conduit. Consultez toujours le manuel du fabricant pour vérifier les spécifications techniques et déterminer si un conduit concentrique est recommandé.

Certains modèles de chaudières ou poêles peuvent également avoir des exigences spécifiques concernant le diamètre du conduit concentrique ou la longueur maximale autorisée, des détails essentiels pour le bon fonctionnement de l’appareil.

2. Choix de l’emplacement du conduit

L’emplacement du conduit concentrique joue un rôle important pour garantir une évacuation optimale des gaz et une arrivée d’air sans obstruction. Les points suivants sont à prendre en compte :

Installation murale ou toiture : Vous pouvez choisir de faire passer le conduit par un mur ou par le toit. Le passage par le mur est souvent plus simple, mais le conduit doit être installé de manière à respecter les distances de sécurité avec les fenêtres, les portes ou tout obstacle pouvant entraver l’évacuation des gaz.
Distance minimale de sécurité : En règle générale, le conduit doit dépasser d’au moins 40 cm au-dessus du toit (dans le cas d’une évacuation par toiture) et respecter une distance de 60 cm par rapport à une ouverture (fenêtre ou porte) s’il passe par un mur.
Il faut vous référer au DTU 24.1 qui régie l’ensemble des lois et obligations sur ce genre d’installation.

3. Préparation des outils nécessaires

Pour une installation correcte, voici les outils que vous devrez rassembler :

Scie cloche ou scie sauteuse pour découper le mur ou le plafond
Mètre ruban pour mesurer avec précision les dimensions de découpe
Niveau à bulle pour s'assurer que le conduit est bien droit
Perceuse pour fixer les supports
Tournevis, vis et chevilles adaptées à la nature des parois
Colle ou mastic réfractaire pour garantir l’étanchéité des jonctions

4. Percez le mur ou le plafond

La découpe doit être réalisée selon les instructions du fabricant, en tenant compte du diamètre du conduit. Il est primordial que le trou soit dimensionné avec précision pour accueillir correctement le conduit concentrique.

Pour un conduit passant par le mur, la découpe doit se faire avec une légère inclinaison vers l’extérieur, de manière à faciliter l’évacuation des gaz et éviter que l’eau de pluie ne pénètre dans le conduit.

5. Installation du conduit intérieur

Le conduit intérieur, destiné à évacuer les fumées, doit être installé en premier. Fixez-le solidement à la sortie des gaz de combustion de l’appareil de chauffage. Assurez-vous que toutes les connexions sont parfaitement étanches en utilisant des colliers de serrage et du mastic réfractaire aux endroits de jonction.

Lorsque vous installez le conduit, veillez à ce qu'il soit parfaitement droit et aligné. Cela est essentiel pour assurer une évacuation efficace des fumées et éviter les retours de gaz dangereux dans l’habitation.

6. Installation du conduit extérieur

Le conduit extérieur est celui qui permet l'arrivée d'air pour la combustion. Il doit être placé autour du conduit intérieur, formant ainsi le système de double paroi. Veillez à respecter les recommandations du fabricant concernant les espacements entre les deux conduits pour une efficacité maximale.

7. Fixation du conduit au mur ou au toit

Une fois les conduits installés, il est temps de fixer l'ensemble au mur ou au toit, en utilisant des supports de fixation adaptés. Ces supports sont généralement fournis avec le kit d’installation. Utilisez un niveau à bulle pour garantir que le conduit est bien aligné. Un conduit mal installé pourrait entraîner une mauvaise évacuation des fumées, et donc un dysfonctionnement de votre appareil de chauffage.

Assurez-vous également que la partie terminale du conduit dépasse suffisamment du mur ou du toit pour garantir une bonne ventilation.

8. Assurer l’étanchéité des connexions

Chaque raccord entre les différentes sections du conduit doit être parfaitement étanche. Pour cela, appliquez un mastic réfractaire, qui supporte les hautes températures, à chaque jonction. Cette étape est cruciale pour prévenir les fuites de gaz de combustion à l’intérieur de la maison, garantissant ainsi une installation sécurisée et conforme.

9. Inspection finale de l'installation

Une fois l’installation terminée, effectuez une vérification complète de votre travail. Vérifiez que le conduit est bien droit, que les raccords sont correctement serrés et que le conduit est stable. Il est également recommandé de tester le système en allumant l’appareil de chauffage pour s’assurer que l’évacuation des fumées se fait sans problème.
