MADEL

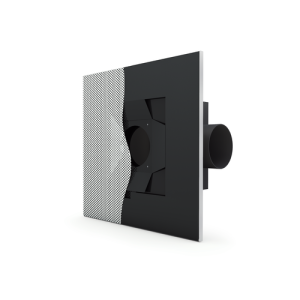

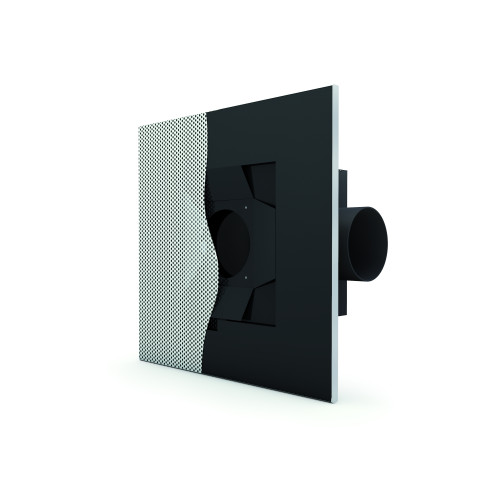

Diffuseur tôle perforée avec plénum intégré DPTP
Pour connaitre le prix, la disponibilité et passer commande,
- Présentation
- Descriptif
- Documents
- Références produit
- Produits complémentaires
Présentation
Diffuseur en acier laqué blanc RAL 9010
Tôle perforée sur partie centrale section de passage libre = 50 % Plaque centrale perforée amovible avec fermeture clips
Avec plénum intégré piquage axial ou latéral
Disponible en 2 modèles :
- DPTPS (DC560) : pour soufflage - avec 4 plaques déflectrices en acier noir permettant de régler la direction de diffusion pourvu d’un plénum avec entrée latérale ou axiale
- DPTPR (DC570) : pour reprise - sans plaque déflectrice pourvu d’un plénum avec entrée latérale ou axiale.
Les + produits
DPTPS : Plaques déflectrices : 5 possibilités de réglage.
Descriptif technique
Applications
Utilisé en soufflage et reprise d’air en mode chauffage ou refroidissement avec débit variable en tertiaire (bureaux, magasins, salles de réunions etc.).
Documents
Références produit
| Référence 2025 | Référence | Diamètre nominal Trier | Modèle Trier | Longueur Trier | Largeur Trier | Extraction/soufflage Trier | |
|---|---|---|---|---|---|---|---|
| 500864 | 5210224 | 160 | Avec plénum axial | 294.00 | 294.00 | Extraction | |
| 500865 | 5210220 | 160 | Avec plénum latéral | 294.00 | 294.00 | Extraction | |
| 500866 | 5210225 | 200 | Avec plénum axial | 394.00 | 394.00 | Extraction | |
| 500867 | 5210221 | 200 | Avec plénum latéral | 394.00 | 394.00 | Extraction | |
| 500868 | 5210226 | 250 | Avec plénum axial | 494.00 | 494.00 | Extraction | |
| 500869 | 5210222 | 250 | Avec plénum latéral | 494.00 | 494.00 | Extraction | |
| 500870 | 5210227 | 315 | Avec plénum axial | 594.00 | 594.00 | Extraction | |
| 500871 | 5210223 | 315 | Avec plénum latéral | 594.00 | 594.00 | Extraction | |
| 500872 | 5210232 | 160 | Avec plénum axial | 294.00 | 294.00 | Soufflage | |
| 500873 | 5210228 | 160 | Avec plénum latéral | 294.00 | 294.00 | Soufflage | |
| 500874 | 5210233 | 200 | Avec plénum axial | 394.00 | 394.00 | Soufflage | |
| 500875 | 5210229 | 200 | Avec plénum latéral | 394.00 | 394.00 | Soufflage | |
| 500876 | 5210234 | 250 | Avec plénum axial | 494.00 | 494.00 | Soufflage | |
| 500877 | 5210230 | 250 | Avec plénum latéral | 494.00 | 494.00 | Soufflage | |
| 500878 | 5210235 | 315 | Avec plénum axial | 594.00 | 594.00 | Soufflage | |
| 500879 | 5210231 | 315 | Avec plénum latéral | 594.00 | 594.00 | Soufflage |
