Collecteur d'étage à joints
Pour connaitre le prix, la disponibilité et passer commande,
- Présentation
- Documents
- Références produit
- Produits complémentaires
Présentation

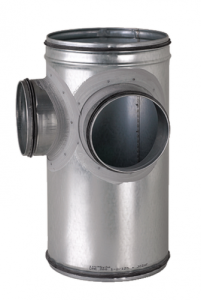

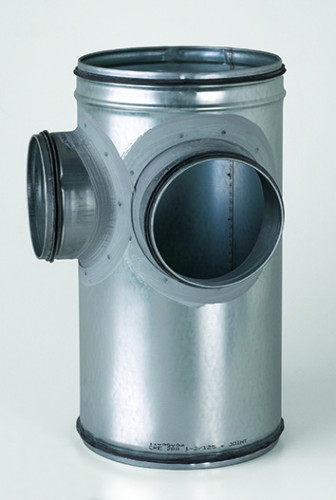

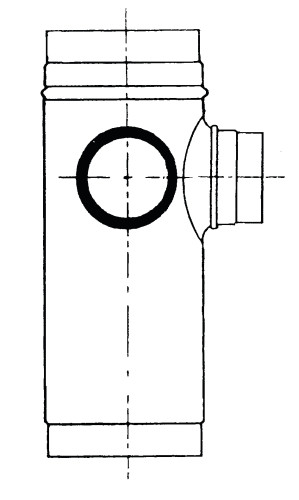

En acier galvanisé à joints avec 1, 2 ou 3 piquages
CC1 : 1 piquage diamètre 125

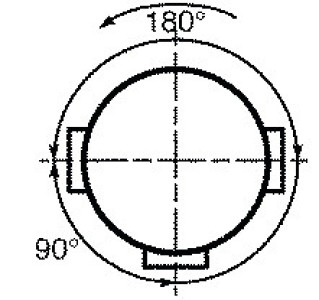

CC2 : 2 piquages diamètre 125 : position 1-2 (à 90°) ou 1-3 (à 180°)
CC3 : 3 piquages diamètre 125 (position 1-2-3)
Descriptif technique
Applications
Pour le raccordement de 1 à 3 piquages diamètre 125 mm sur la colonne verticale : généralement utilisé en complément des barres d’étage 2,47 m
Documents
Références produit
| Référence 2025 | Référence | Diamètre nominal Trier | Modèle Trier | Diamètre réduit Trier | |
|---|---|---|---|---|---|
| 500371 | 5110988 | 125 | 1 piquage 125° | 125 | |
| 500372 | 5110989 | 160 | 1 piquage 125° | 125 | |
| 500373 | 5110990 | 200 | 1 piquage 125° | 125 | |
| 500374 | 5110991 | 250 | 1 piquage 125° | 125 | |
| 500375 | 5110992 | 315 | 1 piquage 125° | 125 | |
| 500376 | 5110993 | 355 | 1 piquage 125° | 125 | |
| 500377 | 5110994 | 400 | 1 piquage 125° | 125 | |
| 500392 | 5110995 | 125 | 2 piquage 90° | 125 | |
| 500393 | 5111123 | 125 | 2 piquage 180° | 125 | |
| 500394 | 5111124 | 160 | 2 piquage 180° | 125 | |
| 500395 | 5111125 | 200 | 2 piquage 180° | 125 | |
| 500396 | 5111126 | 250 | 2 piquage 180° | 125 | |
| 500397 | 5111127 | 315 | 2 piquage 180° | 125 | |
| 500398 | 5111128 | 355 | 2 piquage 180° | 125 | |
| 500399 | 5111129 | 400 | 2 piquage 180° | 125 | |
| 500400 | 5110996 | 160 | 2 piquage 90° | 125 | |
| 500401 | 5110997 | 200 | 2 piquage 90° | 125 | |
| 500402 | 5110998 | 250 | 2 piquage 90° | 125 | |
| 500403 | 5110999 | 315 | 2 piquage 90° | 125 | |
| 500404 | 5111000 | 355 | 2 piquage 90° | 125 | |
| 500405 | 5111001 | 400 | 2 piquage 90° | 125 | |
| 500413 | 5111002 | 125 | 3 piquages 125° | 125 | |
| 500414 | 5111003 | 160 | 3 piquages 125° | 125 | |
| 500415 | 5111004 | 200 | 3 piquages 125° | 125 | |
| 500416 | 5111005 | 250 | 3 piquages 125° | 125 | |
| 500417 | 5111006 | 315 | 3 piquages 125° | 125 | |
| 500418 | 5111007 | 355 | 3 piquages 125° | 125 | |
| 500419 | 5111008 | 400 | 3 piquages 125° | 125 |
